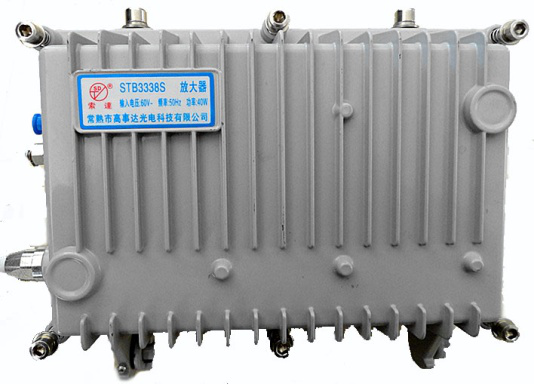

放大器

产品概述：

STB3000系列放大器正向部分采用功率倍增放大模块作为输出级，较推挽模块有更高的输出电平及更好的非线性失真，可以作为CATV系统干线放大器及CATV系统扩展频带升级换代产品。

产品特点：

l 电源采用开关电源，工作电压带宽高，供电方式可选。

l 野外铸铝外壳，具有良好的防水性能、电磁屏蔽性能及散热性能。

l 机内组件模块化设计，便于维也护、升级保养。

l RF输入、输出口设计有雷击、浪涌保护。输入、输出口监测口可根据用户需要，灵活设置于机内或机外。

l 独立的反向通道，反向放大增益17~24dB。具有反向衰减、均衡，可灵活控制反向输出电平。

l 输出组件化设计，可在线灵活选择分支或分配输出型式。

l 盒体铝盖板直接显示本机工作原理，并标识有调节设备的各功能接插件工作原理。

技术参数：

1、正向主通道性能参数：

项目	单位	性能参数
频率范围	MHz	87～862（1003）
标称输出电平	dBuV	104/107/101 862/550/47 MHz
载波组合交调比	dB	64
载波组合三次差拍比(注1)	dB	62
载波组合二次差拍比(注1)	dB	62
增益及输入电平可调节范围	dB	0～-10
带内平坦度	dB	≤±0.75
群延时	nS	τ≤10（57.75 ；62.18MHz） τ≤10（112.25 ；116.68MHz）
反射损耗	dB	87～862 MHz≥16，862～1003 MHz≥14
噪声系数	dB	≤10
载波交流声比	dB	≥66
耐冲击电压	kV	≥5（10/700ns）
标称供电电压（AC）	V	AC60V、AC220V
输出稳定度	dB	在-25℃～+55℃范围内输出变化±1
:注1：87-862MHz传输85个PAL制模拟电视频道，带内平坦输出102dBuV。

2、反向（辅助）通道性能参数：

订货指南：

STB

高事达

放大器型号

1：单模块

3：双模块

26：增益26dB

30：增益30dB

33：增益33dB

8：862MHz带宽

1：1GHz带宽

D：单向

S：双向，反向放大模块

SE：双向，反向直通

例：STB3308SE，表示正向双模块放大，增益30dB，862MHz带宽， EOC放大器，反向直通。
