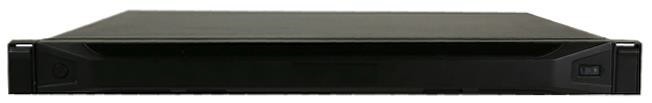

GSDMC 型 1U 机架式小型 CMTS




产品描述：

 GSDMC 型 1U 机架式小型 CMTS 是按照 C-DOCSIS 标准设计的一款有线宽带数据头 端产品。该产品完全符合DOCSIS和Euro-DOCSIS标准，支持DOCSIS和Euro-DOCSIS3.0 和 2.0。

 GSDMC 提供 16 路下行信道，4 路上行信道，支持 511 个 Cable Modem 同时在线 。

 GSDMC 可以根据客户的使用需求，配置 IP QAM 模块，提供 IP QAM 业务功能。

产品特性：

 支持 DOCSIS/Euro-DOCSIS3.0/2.0

    下行 16 个频点，1 个 RF 输出接口

    上行 4 个频点，1 个 RF 输入接口

    输出电平 45dBmV

    输入电平范围-13 ~ 23dBmV

    支持 511 个 CMs 同时在线

    支持动态负载均衡

    支持 DHCP 转发

    支持 QoS 和 VLAN

    支持 SNMP 远程网络管理

    支持 CLI 或 Telnet 本地配置和诊断

    IP QAM 模块可选

    低噪音，低功耗

    体积小，节省空间

技术性能：

表 1. 下行信道部分性能

项目

单位

指标

射频工作频段

MHz

87 - 1000

信道射频带宽

MHz

8 或 6

QAM 调制标准

-

Annex A，B，C

QAM 调制方式

QAM

64，256

单信道速率

Mbps

36 @ 64 QAM；51 @ 256 QAM

下行信道个数

个

16

最大下行速率

Mbps

800

单信道输出电平

dBmV

50 @ 8 信道 ；45 @ 16 通道

输出电平可调范围

dB

-20 （0.1dB 步进）

MER（均衡后）

dB

42

载噪比

dB

45

射频输出口数量

个

1

射频连接器

-

F 型，75 Ω


表 2. 上行信道部分性能

项目

单位

指标

射频工作频段

MHz

5 - 65

上行信道个数

个

4

信道射频带宽

MHz

1.6，3.2，6.4

上行调制方式

-

QFSK，16 QAM，64 QAM

单信道速率

Mbps

0.32 - 40

最大上行速率

Mbps

160

输入电平范围

dBmV

-13 - 23

射频输入口数量

个

1

射频连接器

-

F 型，75 Ω


表 3. 通用部分性能

项目

单位

指标

上联 IP 接口

-

RJ-45 端口 1 个； SFP 插槽 1 个

网络管理接口

-

RJ-45 端口 1 个

供电电压

VAC

90 - 264

功耗

W

35

外形尺寸（宽 x 高 x 深 ）

mm

483 x 43 x 410

重量

kg

4

工作温度

°C

0 - 55

储存温度

°C

- 20 - 70

相对湿度

%

5 - 90 （非冷凝）


订货信息：

产 品 描 述

部 件 号

GSDMC 型 1U 机架式小型 CMTS，含 IP QAM 模块，国标电源线插头

标电源线插头

GSDMC-QAM-CH

GSDMC 型 1U 机架式小型 CMTS，不含 IP QAM 模块， 欧标电源线插头

GSDMC-000-EU

GSDMC 型 1U 机架式小型 CMTS，其它可选

GSDMC-aaa-bb

aaa ─ IP QAM 模块 000 – 不含 IP QAM 模块 QAM – 含 IP QAM 模块 bb ─ 电源线插头 US – 美标电源线插头 CH – 国标电源线插头 EU – 欧标电源线插头
