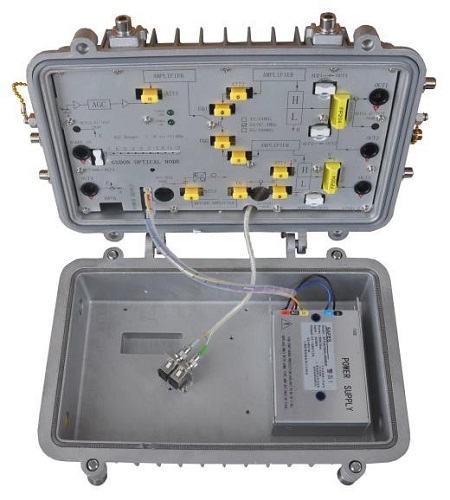

GSDON 型光工作站

产品描述

GSDON 是一款带宽为 1GHz 的双向光工作站，支持 DOCSIS3.0。
GSDON 采用砷化镓功率倍增放大模块，以确保好的 CTB 和 CSO 非线性失真指标。
GSDON 采用标准的 JXP 型插入式衰减片对全部衰减和均衡进行调节。
GSDON 是一款对有线电视分配网络进行升级改造的理想产品，尤其适合 FTTB 网络架构。

产品特性

⚫ 1.0GHz 带宽

⚫ 砷化镓器件

⚫ 全部衰减和均衡的调节通过标准的 JXP 型插入式衰减片进行

⚫ 射频端口具有雷击和浪涌电压保护

⚫ 双路 112dBuV 高电平输出

⚫ 每路高电平输出可通过一个二分配器配置成二路低电平输出

⚫ 具有光 AGC 功能，- 6 ～ + 1 dBm

⚫ LED 指示输入光功率，方便调试

⚫ FP 或 DFB 反向激光器可选

⚫ 射频通道配置可选（1 或 2 路射频放大，2 或 4 个射频端口）

⚫ 紧凑型设计，体积小

⚫ 60VAC 独立供电端口

电原理框图

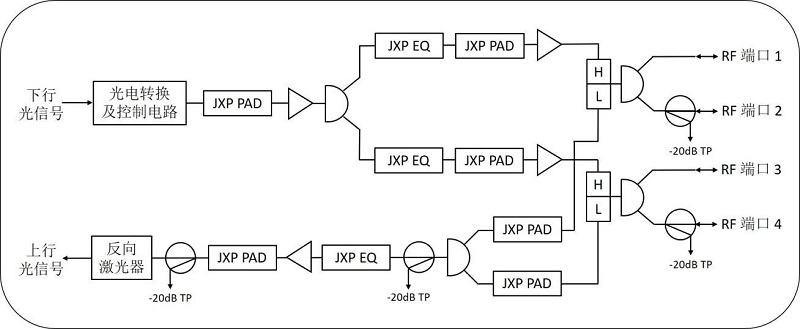

配置 1：正向二路射频放大

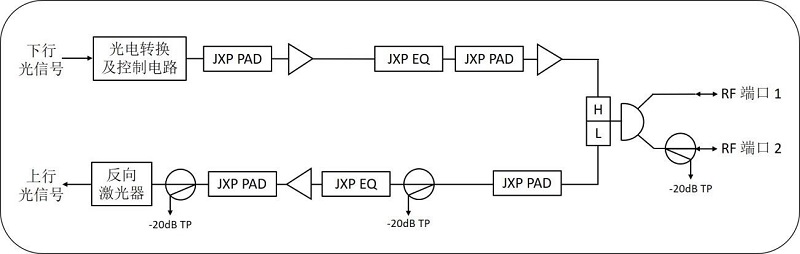

配置 2：正向一路射频放大

技术规格

表 1. 正向通道部分规格

参数	单位	指标
光波长	mm	1290-1600
光AGC范围	dBm	- 6 – + 1
光 AGC 控制能力	dB	± 1.0
射频带宽	MHz	87 – 1000
带内平坦度	dB	± 0.75
参考输出电平	dBuV	112 @ 单输出口 108 @ 二分配双输出口
衰减可调范围	dB	0 – 20（每档 1dB）
均衡可调范围	dB	0 – 20（每档 1dB）
射频反射损耗	dB	16
射频测试端口	dB	-20
群时延	ns	20
CNR 1）	dB	51
CTB 1）	dB	65
CSO 1）	dB	60

表 2. 反向通道部分规格

参数	单位	指标
射频带宽	MHz	5 – 65（其它可选）
增益 2）	dB	21
带内平坦度	dB	± 0.5
衰减可调范围	dB	0 – 20（每档 1dB）
均衡可调范围	dB	0 – 10（每档 1dB）
射频反射损耗	dB	16
射频测试端口	dB	-20
反向激光器	-	FP or DFB
反向激光器波长	nm	1310, 1550, 1610（其它可选）
反向激光器输出功率	dBm	0 – 3（每档 1dB）
NPR @ 30dB	dB	10（FP 激光器） 15（DFB 激光器）

表 3. 通用规格

参数	单位	指标
光连接器类型	-	SC/APC（FC/APC 可选）
光纤尾缆连接端口	吋	5/8
射频连接器类型	-	F（母座，公制，英制可选）
60VAC 供电端口	-	F（母座，公制，英制或 5/8 孔可选）
供电电压	VAC	60（其它可选）
功耗	W	45
尺寸（宽 x 高 x 深）	mm	310 x 220 x 125
重量	kg	3
工作温度	C	- 25 – + 65
储存温度	C	- 55 – + 70
相对湿度	%	5 – 90（非冷凝）
防水防尘等级	-	IP67
抗浪涌电压	kV	5（10/700ns）
端口最大过流能力	A	10（连续） 15（浪涌）

注:

1) 在失真性能测量时，输出电平为 112 dBuV（单输出口）或 108 dBuV（二分配双输出口），在 87 – 1000

MHz 输出倾斜 9 dB。在 87 – 550 MHz 加载 59 个 PAL-D/K 模拟载波，在 550 – 1000 MHz 加载 QAM

数字载波，电平比模拟载波 -10 dB。

2) 在增益测量时，衰减和均衡插片均为 0 dB。.

3) 除非另有注明，技术指标反映的是在 20°C 条件下的典型指标。

订货信息

产品描述	订货号
GSDON 型光站，二路射频放大，双向配置，SC/APC，公制 F 头，60VAC 供电，FP 激光器，1310nm 波长， 0dBm 输出功率	GSDON-21-SA-MF-60-F130
GSDON 型光站，一路射频放大，双向配置，SC/APC，英制 F 头，220VAC 供电，欧标电源线插头，DFB 激光器，1550nm 波长，3dBm 输出功率	GSDON-11-SA-BF-2E-D153
GSDON 型光站，一路射频放大，单向配置，FC/APC，公制 F 头，220VAC 供电，国标电源线插头	GSDON-10-FA-MF-2C
GSDON 型光站，其它可选	GSDON-ab-cc-dd-ee-fggh a ─ 正向射频放大电路 1 – 1 路射频放大 2 – 2 路射频放大 b ─ 反向通道 0 – 单向光站，无反向通道 1 – 双向光站 cc ─ 光连接器类型 SA – SC/APC FA – FC/APC dd ─ F 型连接器类型 MF – 公制 BF – 英制 ee ─ 供电电压，电源线插头 1A – 110VAC，美标电源线插头 2C – 220VAC, 国标电源线插头 2E – 220VAC, 欧标电源线插头 60 – 60VAC, F 型连接器或 5/8 吋孔 f ─ 反向激光器 F – FP 激光器 D – DFB 激光器 gg ─ 反向激光器波长 13 – 1310 nm 15 – 1550 nm 16 – 1610 nm CWDM 波长可选 h ─ 反向激光器输出功率 0 – 0 dBm 1-1 dBm 2-2 dBm 3-3 dBm
