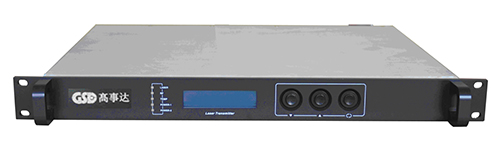

室内型光接收机

产品概述：

GSOR-1是我公司近期推出的高档二输出CATV网络光接收机，本机前级采用全砷化镓MMIC放大，后级为砷化镓模块放大器，优化的线路设计，加上本公司十多年专业的设计经验，而使本机的达到了较高的性能指标。单片机控制数码显示各项参数，使工程调试格外方便，是构建CATV网络的主流机型。

产品特点：

l 高响应度PIN光电转换管。

l 线路优化设计，SMT工艺生产，优化整机信号通道，光电信号传输更流畅。

l 专业的射频衰减芯片，射频衰减和均衡线性好，精度高。

l 砷化镓放大器件，功率倍增输出，增益高、失真低。

l 单片机控制整机工作，LCD显示各项参数，操作方便直观，性能稳定。

l 优良的AGC特性，输入光功率－9～＋2dBm时，输出电平保持不变，CTB、CSO基本不变。

l 预留数据通讯接口，可以配接Ⅱ类网管应答器，接入网管系统。

技术参数：

项目	单位	性能参数
接收光功率	dBm	-9 ~ +2
光反射损耗	dB	>45
光接收波长	nm	1100 ~ 1600
光连接器类型		FC/APC、SC/APC或由用户指定
C/N	dB	≥ 51（-2dBm输入时）
C/CTB	dB	≥ 65	输出电平108 dBμV，均衡6dB时
C/CSO	dB	≥ 60
频率范围	MHz	45 ~862/1003
带内平坦度	dB	±0.75
标称输出电平	dBμV	≥ 108
最大输出电平	dBμV	≥ 114
输出反射损耗	dB	≥16
电控均衡范围	dB	0～10
电控衰减范围	dBμV	0～20
功耗	VA	≤ 30
外形尺寸	mm	483（L）╳ 345（W）╳ 44（H）

订货指南：

GSOR-1

高事达室内型光接收机

型号

8:862MHz带宽

1:1GHz带宽

1:一路输出

2：两路输出

FC:FC/APC

SC:SC/APC

故障分析：

故障现象	故障原因	解决方法
光接点处的图像有明显的网纹或大颗粒的亮点，但图像背景很干净。	u 光接收机的输入光功率过高，使光接收模块的输出电平过高，射频信号的指标劣化。 u 输入光发射机射频信号的指标本身较差。	1、检查输入光功率，并作适当调整,使其在规定的范围内；或调整光接收机的衰减值，以降低输出电平，来改善指标。 2、检查前端机房光发射机射频信号的指标，并作适当调整。
光接点处的图像有明显的噪点。	u 光接收机的输入光功率不够，引起载噪比下降。 u 光接收机的光纤活接头或适配器被污染。 u 输入光发射机的射频信号电平太低，使激光器的调制度不够。 u 系统链路信号的载噪比指标太低。	1、检查光接点处的接收光功率，并作适当调整,使其在规定的范围内。 2、通过清洁光纤接头或适配器等方法，恢复光接点的接收光功率。 3、检查输入光发射机的射频信号电平，并调整至设备要求的输入范围。（频道数少于15个时，应高于标称值。） 4、用频谱分析仪检查系统链路的载噪比，并作适当调整，确保链路信号的载噪比（C/N）大于51dB。
个别光接点处的图像随机出现明显的噪点或拉道。	光接点处有开路信号干扰或强干扰信号侵入。	1、检查光接点处是否有强干扰信号源，可能的话可更换光接点位置，以避开强干扰信号源的影响。 2、检查光接点以下的电缆线路，是否有屏蔽网或射频连接头存在屏蔽效果不良的情况。 3、盖紧设备的机壳，确保其屏蔽效果；可能的话在光接点处加装屏蔽罩，并将屏蔽罩可靠接地。
个别光接点处的图像出现一条或两条水平滚道。	由于设备接地不良或电源接地不良，引起电源交流纹波干扰。	检查设备的接地状况，确保线路中的每个设备都可靠接地，且接地电阻应＜4Ω。
光接点处的接收光功率不稳定，有较大连续变化，输出射频信号也不稳定；但检测光发射机的输出光功率却正常。	u 光纤活动连接头的类型不匹配，可能是APC型连接头对PC型连接头，导致光信号无法正常传输。 u 光纤活动连接头或适配器被严重污染，或适配器已受损。	1、检查光纤活动连接头的类型，应选用APC型光纤活动连接头，确保光信号的正常传输。 2、清洗被污染的光纤活接头或适配器。 3、更换已损坏的适配器。
