苏州市高事达信息科技股份有限公司

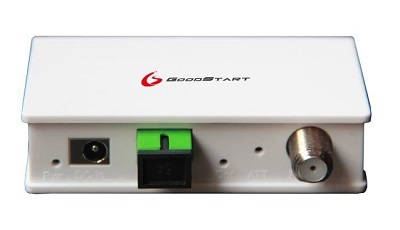

GSDMOR 型迷你光接收机

产品描述

GSDMOR 是一款 1.0 GHz 带宽的迷你型光接收机，专用于 FTTH 网络架构。
GSDMOR 的款式为一个迷你塑料盒，提供一路射频信号输出，内部结构紧凑，电路合理，性能优良。
GSDMOR 具有光 AGC 功能以确保射频输出信号的稳定。
GSDMOR 是一款适合 FTTH 的理想产品，也适合用于办公楼、宾馆、学校、医院等全光网络系统。

产品特性

⚫ 1.0 GHz 带宽

⚫ 光 AGC 范围：- 12 ～ - 2 dBm

⚫ 80 dBuV 射频输出，输出稳定

⚫ LED 指示电源和光输入

⚫ 低功耗

⚫ 小巧玲珑的迷你塑料盒

⚫ 安装方便

技术规格

表 1. 光部分规格

参数	单位	指标
光波长	mm	1000 – 1600
光功率输入范围	dBm	- 15 – + 2
光 AGC 范围	dBm	- 12 – - 2（其它可选）
光连接器类型	-	SC / APC
光反射损耗	dB	45

表 2. 射频部分规格

参数	单位	指标
射频带宽	MHz	47 – 1000
射频平坦度	dB	± 1.5
射频输出电平 1）	dBmV	20
射频输出稳定度 @ AGC	dB	± 1.0
射频连接器类型	-	F（母座，英制）
射频阻抗	Ω	75
射频反射损耗	dB	14
CNR 2）	dB	45
CTB 2）	dB	60
CSO 2）	dB	60
MER 2）	dB	32

注: 1) 射频输出电平的测得是在光输入功率在- 12 ~ - 2dBm 范围内，3.5% OMI。 2) 失真性能是在下列条件下测得：输出电平为 80dBuV, - 11dBm 光输入功率，3.5% OMI。在 47 ~ 550MHz 加载 59 个 PAL-D/K 模拟载波，在 550MHz 至 1GHz 加载数字载波，数字载波比模拟载波低 10dB。 3) 除非另有注明，技术指标反映的是在 20°C 条件下的典型指标。

表 3. 通用规格

参数	单位	指标
供电电压	VDC	12 (0.5A)
功耗	W	2.5
尺寸（宽 x 高 x 深）	mm	82 x 21 x 58
重量	kg	0.05（仅光接收机） 0.05（仅外置电源）
工作温度	℃	- 25 – + 50
储存温度	℃	- 35 – + 75
相对湿度	%	5 – 90（非冷凝）

订货信息

产品描述	订货号
GSDMOR 型迷你光接收机，不含外置电源适配器
GSDMOR 型迷你光接收机，110VAC 外置电源适配器，美标电源线插头
GSDMOR 型迷你光接收机，220VAC 外置电源适配器，国标电源线插头
GSDMOR 型迷你光接收机，220VAC 外置电源适配器，欧标电源线插头
GSDMOR 型迷你光接收机，其它可选	GSDMOR-aa aa ─ 外置电源适配器，电源线插头 00 – 不含电源适配器 1A – 110VAC，美标电源线插头 2C – 220VAC，国标电源线插头 2E – 220VAC，欧标电源线插头
